R2: Béton armé et thermocellit : en dessous et en limite de terrain

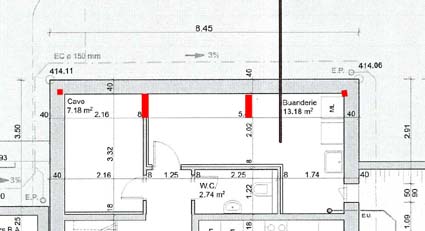

Partie enterrée sur un niveau à l'arrière du bâtiment : Il s'agit d'éviter une déformation de la terre cuite due à la poussée du terrain. Pour cela, deux renforts en béton sont placés contre le mur pour soutenir ce dernier.

Liaison radier - mur (pourtour du bâtiment) : il faut éviter des remontées d'eau, en général avec du carton bituminé. Dans notre cas, pour éviter toute rotation ou déplacement de la dalle ou du mur, les briques sont placées sur un lit de béton "traité étanche" de 3-4 cm d'épaisseur (sauf vers les porte-fenêtre ?).

A fondation hors gel et radier B mortier pour éviter les remontées capulaires FIXIT 920 C Thermocellit h 32 ou 24 ? D mortier pour montage thermocellit FIXIT 983 E couche de lissage hydrofuge FIXIT 620 F feuille d'étanchéité G plaque de protection dans les talus (tassement, avant aménag. définitif) H bande de serrage I crépis de facade FIXIT 692

On remarque l'étanchéité de la paroi arrière et du radier : la fondation - hors gel - descend à la verticale du mur pour pouvoir réaliser le film d'étanchéité contre le bas.

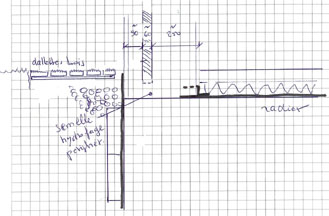

L'étanchéité remonte de 12 cm au dessus du niveau final du terrain, 6 cm vers les portes, une bordure d'étanchéité délimite la zone protégée.A la hauteur des portes, on a le profil suivant :
