2e. CHAUFFAGE ET VENTILATION (CFC 24)
2e. a. Quels besoins ?

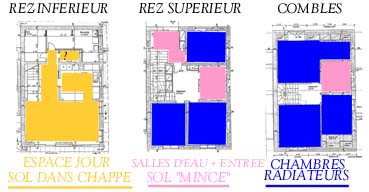

a.1 : principe du chauffage
En principe, les besoins en chauffage sont soit permanents
pour l'espace de jour, soit sporadiques pour
les chambres à coucher et les chambres d'enfants.
Les premiers sont satisfaits par des boucles de chauffage
de sol qui ont une très grande inertie, les seconds
par des radiateurs qui peuvent être réglés
individuellement. Les salles d'eau ont des besoins sporadiques,
mais le confort appréciable d'un sol tempéré
en sortant de la douche, du bain, ou .. simplement du
lit !, obligent un chauffage de sol permanent.
a.2 : équipement - exploitation technique
Les tuyaux sont du type "METAPLAST" et les
raccords soigneusement sélectionnés pour
garantir une étanchéité à
toute infiltration d'oxygène et éviter
les ennuis historiques du chauffage de sol. Pour se
préserver des incompatibilités des vitesses
des eaux "radiateurs" et "sol",
un séparateur de boues est installé en
amont de la chaudière. Des vannes et voyants
de débit permettent de vérifier et ajuster
les apports thermiques de chaque boucle de sol.
Quels radiateurs ? A quelle température ?
Le radiateur est composé de plaque(s) chauffante(s)
comportant chacune - à l'arrière - une
tôle de convection augmentant la surface d'échange.
Il est possible d'utiliser 1, 2 ou 3 de ces plaques
les une derrière les autres pour augmenter la
surface d'échange sans diminuer la surface utile
de la paroi !
Plus la température du fluide caloporteur est
basse, plus la surface doît être grande
pour satisfaire les besoins de chauffage :
température aller-retour |
application |
surface relative |
75/65 |
traditionnelle |
1 |
60/50 |
pour chaudière à condensation |
1,61 |
50/40 |
pour système basse température (pompe
à chaleur, solaire, ...) |
2.53 |
a.3 : gestion par l'utilisateur
Pour l'espace jour, la grande inertie thermique de
la chappe oblige un chauffage permanent. Une fois le
bon réglage déterminé, aucune action
n'est requise de l'habitant.
Pour une utilisation rationelle de l'énergie,
des vannes thermostatiques équipent les radiateurs
: toutes ouvertes (position 5) elles permettent un chauffage
"normal" de la pièce avec la réduction
nocturne (régulation centrale de la température
intérieure), en cas de non-utilisation d'une
chambre, la vanne permet de réduire manuellement
(pos 1à 3) la température de cette dernière
(attention : la réduction nocturne peut être
occultée par la vanne thermostatique ! elle cherche
toujours à obtenir la température de consigne).
Avec un bon réglage de la réglation centrale,
la vanne ne devrait jamais être entre les positions
2,5 (légère réduction) et 5 (tout
ouvert - régime jour-nuit programmé).
a.4 : ventillation
Un système central de ventilation double flux
ne se justifie pas (volume et entretien des canaux)
dans cette région "verte" et "calme",
des extracteurs d'air ponctuels (commandés individuellement
par un hygrostat) sont prévus dans chaque pièce
d'eau, ils sont combinés avec un système
de récupération de chaleur pour la production
d'eau chaude sanitaire (sytème simple flux inspiré
de www.trivent.com).
2e. b. ENERGIE DE CHAUFFAGE
CHOIX : La production de chaleur est réalisée
par combustion du gaz naturel ou en option par une pompe
à chaleur type Air-Eau adaptée au climat
lémanique.
La valorisation de l'énergie solaire à
l'aide de capteurs thermiques n'est pas judicieuse en
toiture de part l'orientation nord-sud des faîtes
des toits. De petits capteurs peuvent être imaginés
pour protéger les grandes fenêtres exposées
au sud (eau chaude sanitaire).
